Beschreibung

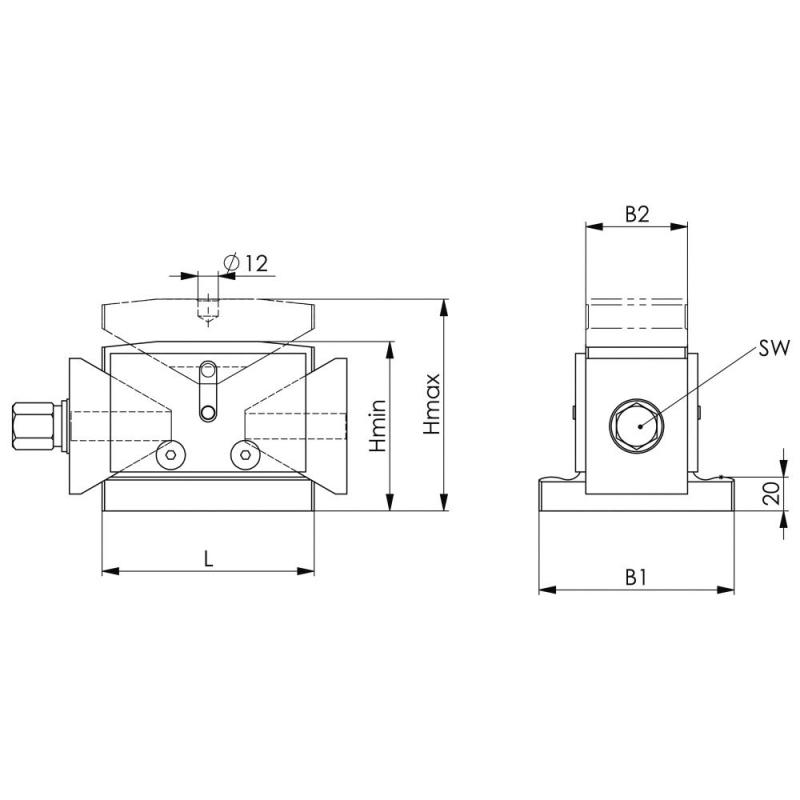

Richtkeile ‚Herkules‘  • Anwendung: Zum vertikalen Ausrichten komplizierter Guss- oder Schmiedestücke auf Werkzeugmaschinen. fein verstellbar.  • Ausführung: vergütetim Brünierton angelassen  • Vorteil: Mit üblicher Handkraft lässt sich der Richtkeil noch bei einer Belastung von 1/3 F max. leicht verstellen.Der einfache und robuste Aufbau gewährleistet eine lange Lebensdauer.Die fein bearbeiteten Keilflächen erlauben ein ruhiges und feinfühliges Verstellen. sodass 0.1 mm leicht einstellbar ist. wahlweise durch Rändelschraube oder mit Sechskantschraubendreher.Die doppelte Keilwirkung ergibt einen großen Hub und eine präzise vertikale Bewegung ohne seitliches Verschieben.  • Hinweis: Aufsätze siehe Nr. 26161.Technische DatenSpannkraft: 100 kN  Auflagebreite: 115 mm  Auflagehöhe min./max.: 100-125 mm  Höhenverstellung pro Umdrehung: 1.16 mm  Auflagehöhe min.: 100 mm  Gewicht: 8.6 kg  Schlüsselweite: 24 mm  Auflagehöhe max.: 125 mm  Größe: 125  Richtkeilbreite: 60 mm  Auflagelänge: 125 mm
